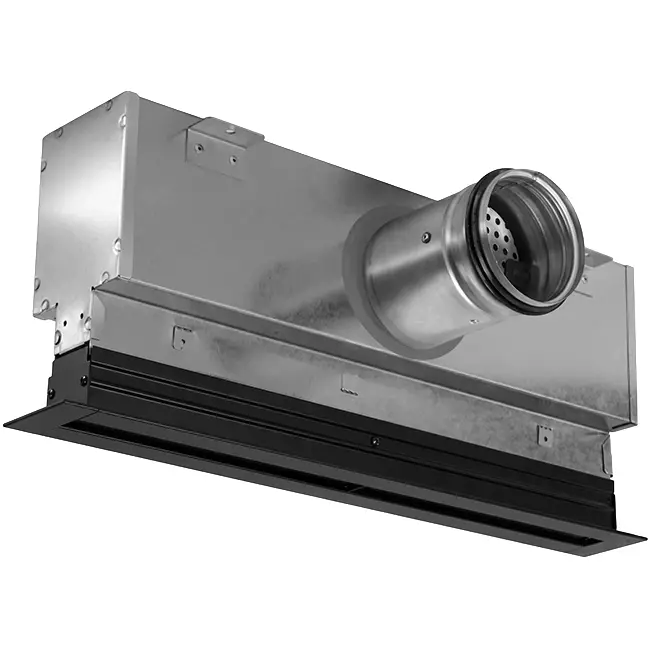

Aluminium-Rastergitter mit 1 verstellbarem Lamellenblatt – 1000 mm – RAL 9005 + akustisch isoliertes Plenum mit Luftmengenregelklappe

Aluminium-Liniengitter mit 1 einstellbarem Musterblatt – 1000 mm – RAL 9005 + akustisch isoliertes Plenum mit Luftmengenregelklappe

Die Kombination aus dem akustisch isolierten Plenum und dem Aluminium-Liniengitter mit einem einstellbaren Musterblatt bildet ein komplettes Set für die leise und gleichmäßige Luftzufuhr in Räumen, in denen eine komfortable und zugfreie Luftverteilung gewünscht wird, wie z.B. Büros, Einzelhandelsgeschäfte, Restaurants und Hotels. Das Liniengitter besteht aus stranggepresstem Aluminium; das Plenum aus verzinktem Stahl mit schallabsorbierender Isolierung. Beide Komponenten sind aufeinander abgestimmt und funktionieren als Einheit: Das Plenum verteilt die Zuluft gleichmäßig über die gesamte Schlitzlänge von 1000 mm, während das Liniengitter den Luftstrom präzise über das einstellbare Deflektorprofil lenkt. Dank des Coanda-Effekts strömt die Luft entlang der Decke ohne Zugluft, was für ein angenehmes Raumklima im Aufenthaltsbereich sorgt.

Vorteile und Funktionen

• Komplettes Set inklusive Befestigungsmaterial: Das Plenum und das Liniengitter sind so konzipiert, dass sie zusammenarbeiten und werden mit der erforderlichen Befestigungsbrücke sowie Inbusschrauben geliefert.
• Leiser Betrieb durch schallabsorbierende Isolierung: Das akustisch isolierte Plenum dämpft den Geräuschpegel aus dem Kanal und sorgt dabei für minimale Lärmbelästigung.
• Präzise einstellbarer Luftstrom: Die integrierte Luftmengenregelklappe ermöglicht eine genaue Feinjustierung während der Inbetriebnahme.
• Zugfreie Luftverteilung dank Coanda-Effekt: Das Liniengitter lenkt die Luft entlang der Decke, sodass der Aufenthaltsbereich komfortabel belüftet wird, ohne direkte Luftströme.

Installation und Anwendungsgebiete

Das Liniengitter wird von unten auf das Plenum montiert, und zwar mithilfe einer mitgelieferten verzinkten Befestigungsbrücke. Für den Anschluss wird der Lufteinlaufabweiser um 90° gedreht, anschließend wird das Gitter einfach von unten am Plenum befestigt. Das Plenum verbindet sich über einen runden Anschluss mit dem Lüftungskanal. Dank der kompakten Bauhöhe passt das Set auch in Decken mit begrenztem Einbauraum. Nach der Montage sind die Deflektoren des Liniengitters manuell einstellbar, um den Luftstrom horizontal oder vertikal auszurichten. Das Set ist geeignet für Büros, Einzelhandelsgeschäfte, Schulen, Restaurants, Hotels und andere gewerbliche Gebäude.
