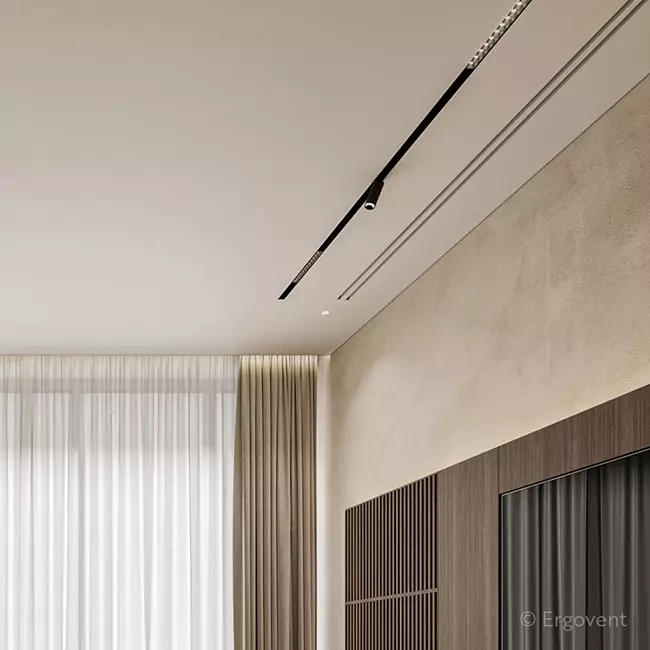

Ergovent, einbaubares, rahmenloses Liniengitter 1050 mm mit Anschlussdurchmesser 75 mm – modular – 2 Schlitze

Ergovent einputzbarer rahmenloser Linienlüfter 1050 mm mit Anschlussdurchmesser 75 mm - modular - 2 Schlitze

Der einputzbare rahmenlose Ergovent Linienlüfter mit 1050 mm Länge ist ein lineares Lüftungsgitter, speziell entwickelt für die Integration in Gipskarton-Decken und -Wände. Der Lineo Pro Puzzle erzeugt minimalistische, dezente Schlitze in der Oberfläche, wodurch das Gitter kaum auffällt und nahtlos in das Raumdesign eingebunden wird. Das Lüftungsgitter ist für flexible Kunststoff-Kanalsysteme mit einem Anschlussdurchmesser von 75 oder 90 mm ausgelegt. Die Unterplatte mit zwei Schlitzen besteht aus PVC, das Plenum aus EPP.

Montage des Lüftungsgitters

Der Lineo Pro Puzzle wird auf Gipskartonprofilen montiert und kann zu längeren, durchgehenden Lüftungsschlitzen verbunden werden. Das Puzzlesystem rastet die Segmente mühelos ineinander ein und sorgt für eine saubere, unsichtbare Verbindung. Für eine optimale Haftung ist es wichtig, die Oberfläche und eventuelle Fugen vorher staubfrei zu reinigen. Um Rissbildungen im Finish zu vermeiden, empfiehlt es sich, eine dünne Schicht Glasvlies über die sichtbare Oberfläche des Gitters aufzutragen. Anschließend kann auf die verspachtelten Stellen eine Grundierung aufgebracht werden. Nach der Oberflächenbehandlung, der Befestigung des Gitters und dem Anschluss des Kanalsystems wird das Ganze fertiggestellt und in der gleichen Farbe wie die Decke überstrichen, um ein sauberes, nahtloses Erscheinungsbild zu gewährleisten. Der Lineo Pro Puzzle hat eine feste Länge von 1050 mm und kann verlängert werden, indem mehrere Lineo Pro Puzzle Lüftungsgitter, Verbindungsteile oder Eckstücke miteinander verbunden werden. Kanalanschlüsse oder Abdeckungen werden in einem 45-Grad-Winkel an der Rückseite montiert.

Standard, Profil oder modular?

• Lineo Pro Single (Standard): Eigenständiges Modell für den einzelnen, separaten Anschluss an einen flexiblen Lüftungskanal, das vor der Montage der Gipskartondecke direkt an der Betondecke montiert wird.
• Lineo Pro Profile (Profil): Eigenständiges Modell für den einzelnen, separaten Anschluss an einen flexiblen Lüftungskanal, das direkt auf dem Gipsrahmen für eine schnellere Montage angebracht werden kann.
• Lineo Pro Puzzle (Modular): Modulares Modell zur Verbindung mit anderen einputzbaren Linienlüftern, Verbindungsteilen oder Eckstücken, das direkt auf dem Gipsrahmen für eine schnellere Montage angebracht werden kann.

Bedienung

Der Lineo Pro Puzzle verfügt standardmäßig über eine integrierte Luftregelklappe an der Rückseite. Diese lässt sich nach der Montage einfach mit einem Inbusschlüssel einstellen, sodass das Luftvolumen pro Raum präzise reguliert werden kann – ganz ohne separate Ventile. Die Klappe eignet sich sowohl für Zuluft als auch Abluft, was das Gitter für mechanische Lüftungssysteme tauglich macht.
