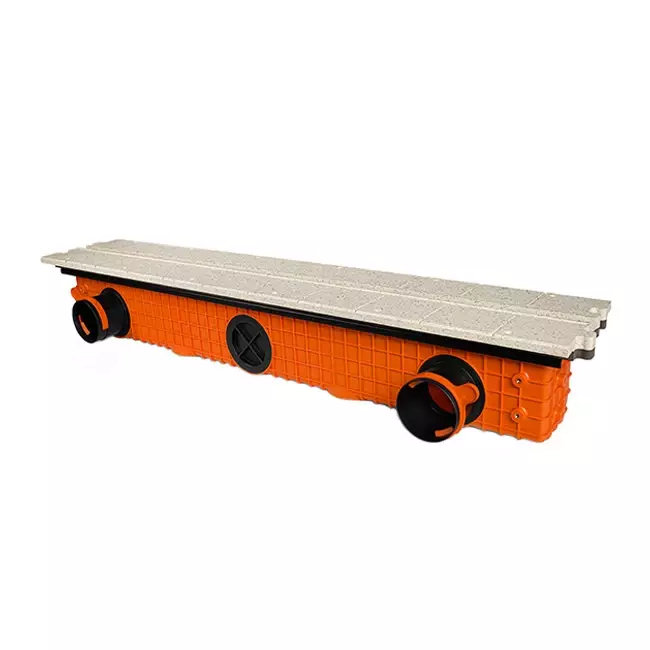

Ergovent verputzbarer rahmenloser Schlitzdurchlass 1050 mm mit Anschlussdurchmesser 75 mm - Modular - 1 Schlitz

Ergovent verputzbarer rahmenloser Schlitzdurchlass 1050 mm mit Anschlussdurchmesser 75 mm - Modular - 1 Schlitz

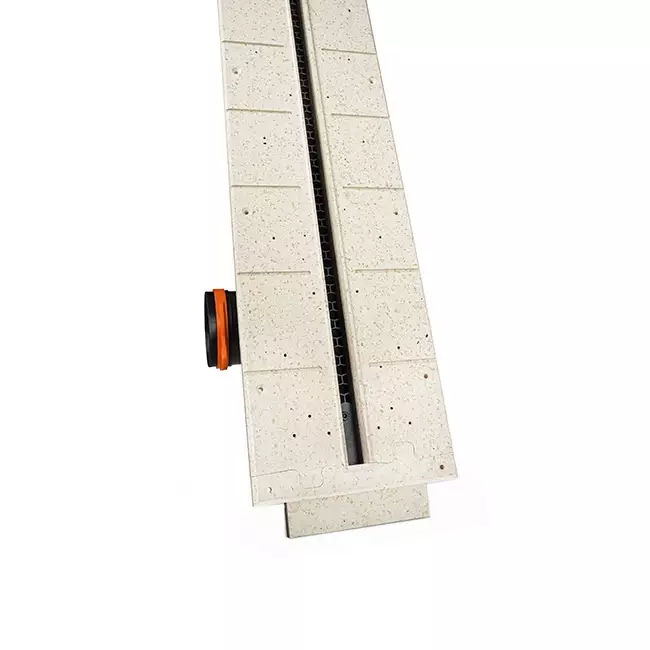

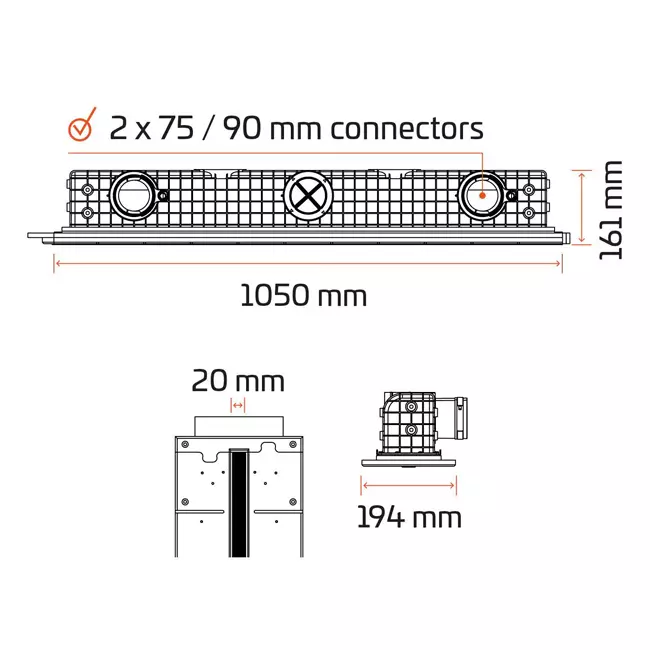

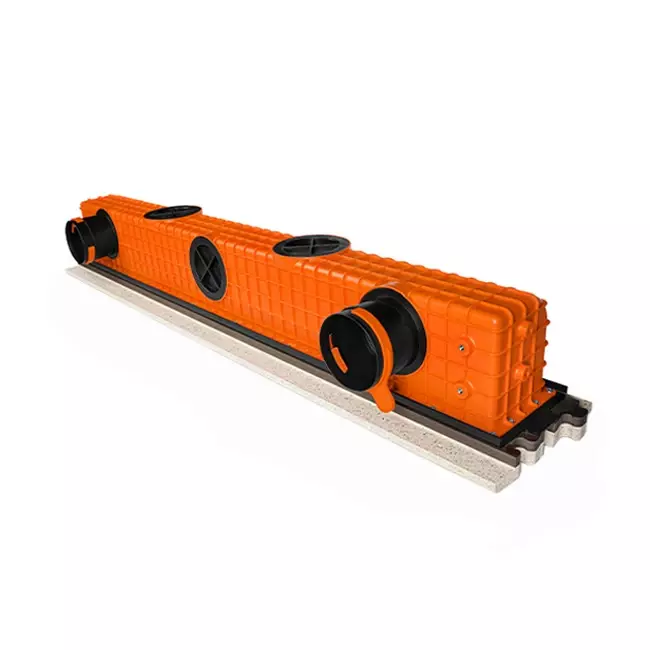

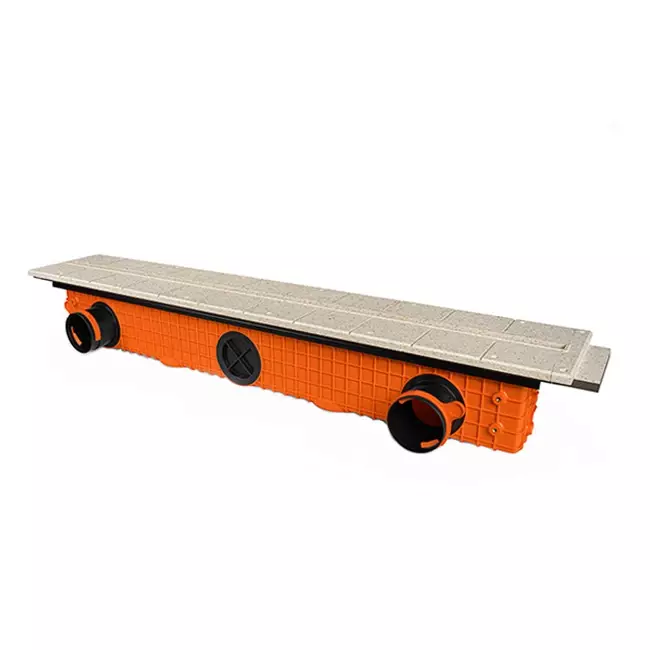

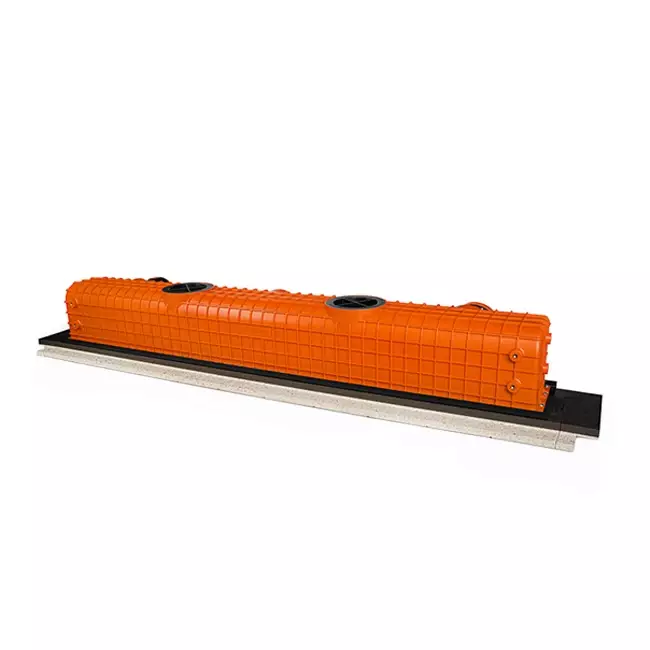

Der verputzbare, rahmenlose Ergovent Schlitzdurchlass mit 1050 mm Länge ist ein linearer Schlitzdurchlass, der speziell für den Einbau in Gipskartondecken und -wände entwickelt wurde. Der Lineo Pro Puzzle erzeugt einen minimalistischen, dezenten Schlitz in der Oberfläche, wodurch er kaum auffällt und sich nahtlos in das Innendesign einfügt. Der Schlitzdurchlass ist für flexible Kunststoffkanalsysteme mit einem Anschlussdurchmesser von 75 oder 90 mm ausgelegt.

Montage des Lüftungsgitters

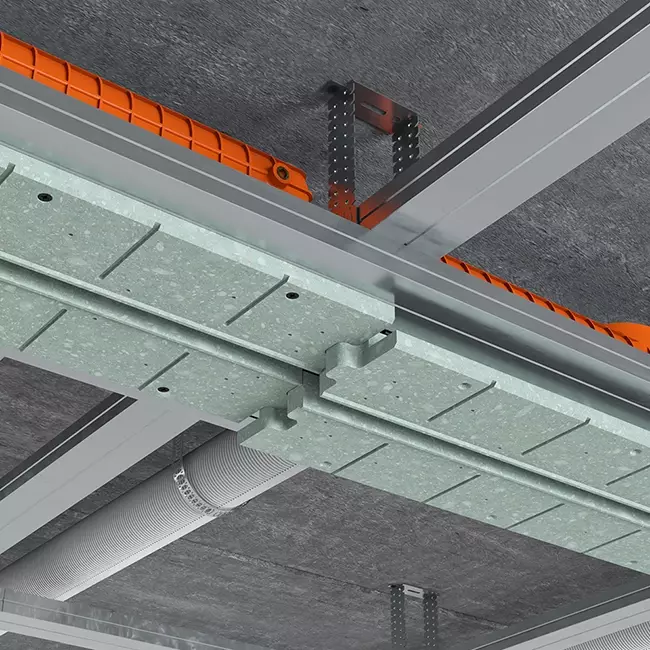

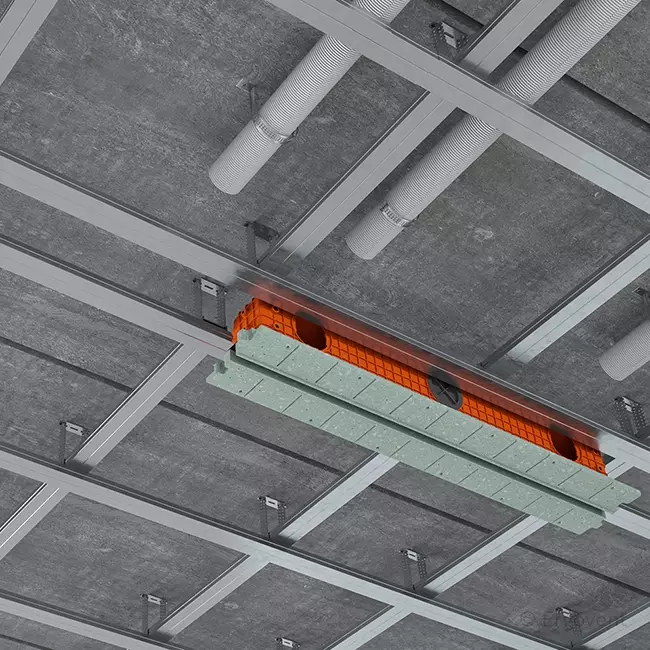

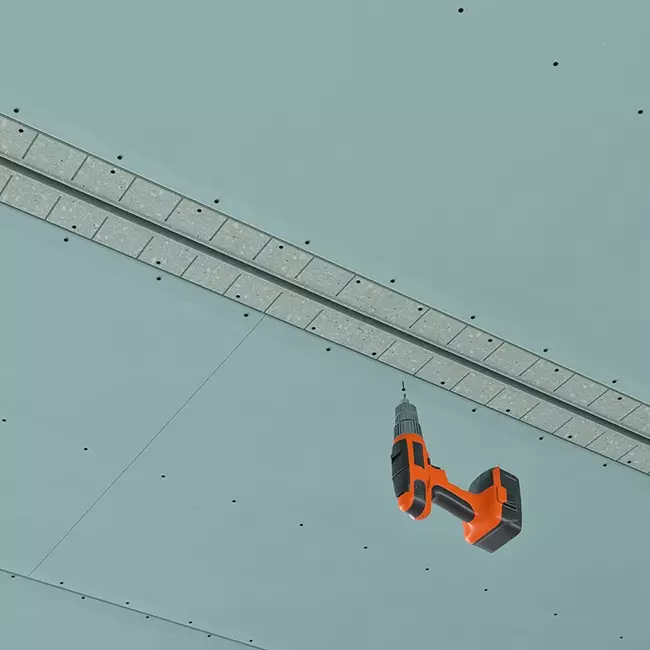

Der Lineo Pro Puzzle wird an Gipskartonprofilen montiert und kann zu längeren, durchgehenden Lüftungsschlitzen verbunden werden. Das Puzzlesystem klickt die Segmente mühelos ineinander und sorgt für eine saubere, unsichtbare Verbindung. Für eine gute Haftung ist es wichtig, die Oberfläche und eventuelle Fugen zunächst staubfrei zu machen. Um Rissbildung in der Oberfläche zu vermeiden, wird empfohlen, eine dünne Schicht Glasfasergewebe über die sichtbare Fläche des Gitters aufzutragen. Anschließend kann eine Grundierung auf die zu verspachtelnden Bereiche aufgetragen werden. Nach der Oberflächenbehandlung, der Befestigung des Gitters und dem Anschluss des Kanalsystems wird alles in der gleichen Farbe wie die Decke gestrichen, um ein elegantes, nahtloses Erscheinungsbild zu erzielen. Der Lineo Pro Puzzle hat eine feste Länge von 1050 mm und kann durch die Verbindung mehrerer Gitter oder Eckstücke verlängert werden. Kanalanschlüsse oder Abdeckungen werden auf der Rückseite in einem Winkel von 45 Grad angebracht.

Standard, Profil oder modular?

• Lineo Pro Single (Standard): Einzeln stehendes Modell für einen unabhängigen Anschluss an einen flexiblen Lüftungskanal, der vor der Montage der Gipsdecke direkt an der Betondecke montiert werden muss.
• Lineo Pro Profile (Profil): Einzeln stehendes Modell für einen unabhängigen Anschluss an einen flexiblen Lüftungskanal, das direkt am Gipsrahmen befestigt werden kann, um die Montage zu beschleunigen.
• Lineo Pro Puzzle (Modular): Modulares Modell zum Verbinden mit anderen verputzbaren Lineargittern oder Eckstücken, das direkt am Gipsrahmen befestigt werden kann, um die Montage zu beschleunigen.

Bedienung

Der Lineo Pro Puzzle verfügt standardmäßig über eine integrierte Luftregulierungsklappe auf der Rückseite. Diese kann nach der Montage einfach mit einem Inbusschlüssel eingestellt werden, sodass das Luftvolumen pro Raum präzise geregelt werden kann – ohne dass separate Ventile erforderlich sind. Die Klappe ist sowohl für Zuluft als auch Abluft geeignet, wodurch das Gitter für mechanische Lüftungssysteme verwendbar ist.
