Ergovent rahmenloser Schlitzauslass 1050 mm mit Anschlussdurchmesser 90 mm - modular - 2 Schlitze

Ergovent rahmenloser Schlitzauslass 1050 mm mit Anschlussdurchmesser 90 mm - modular - 2 Schlitze

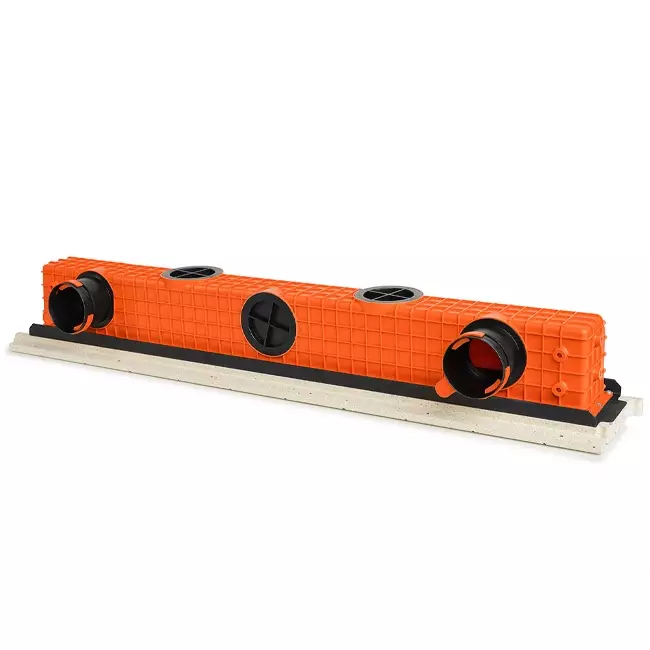

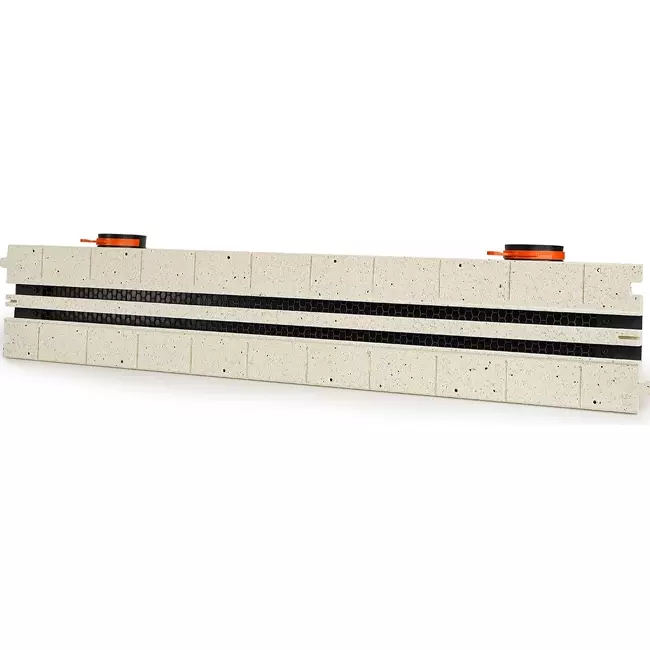

Das Ergovent einbaufähige rahmenlose Liniengitter mit einer Länge von 1050 mm ist ein lineares Lüftungsgitter, speziell entwickelt für die Integration in Gipskarton-Decken und -Wände. Der Lineo Pro Puzzle erzeugt minimalistische, dezente Schlitze in der Oberfläche, die kaum auffallen und sich nahtlos in das Interior-Design einfügen. Das Lüftungsgitter ist für flexible Kunststoffkanalsysteme mit einem Anschlussdurchmesser von 75 oder 90 mm konzipiert.

Montage des Lüftungsgitters

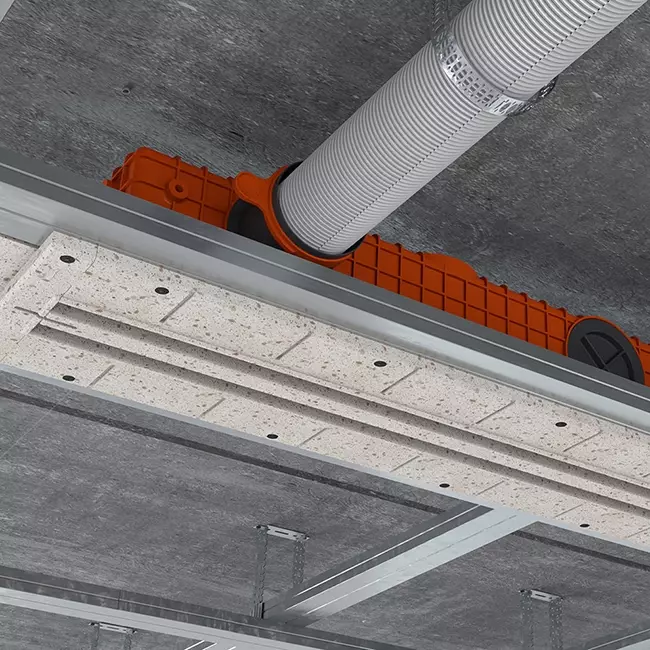

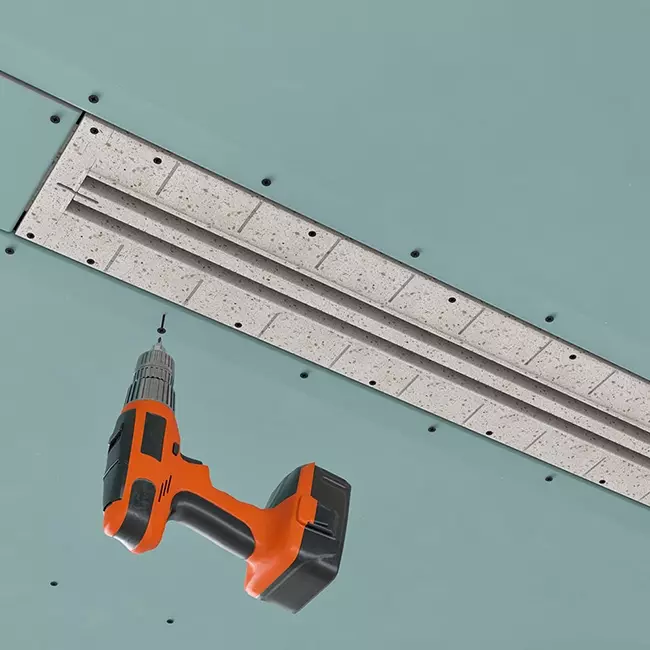

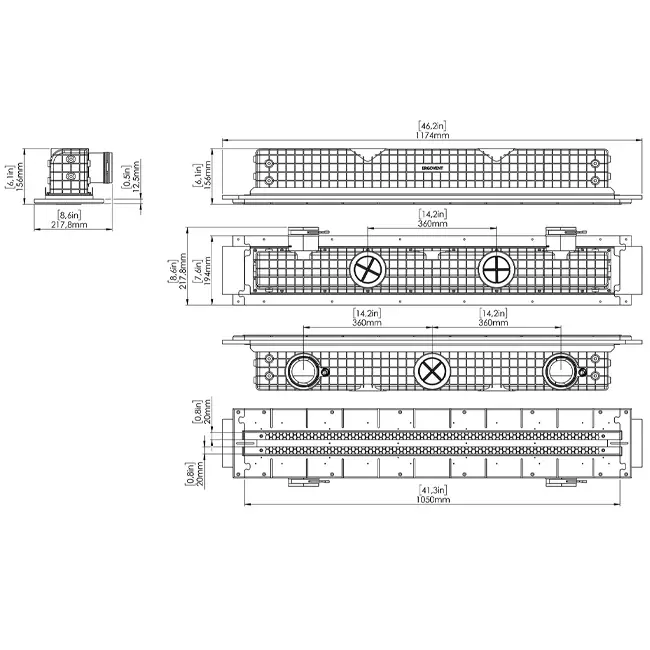

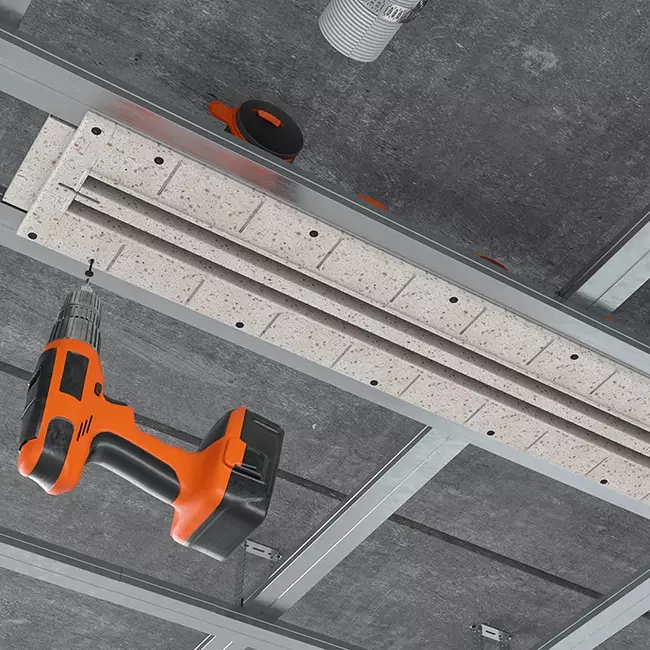

Der Lineo Pro Puzzle wird auf Gipskarton-Profilen montiert und kann zu längeren, durchgehenden Lüftungsschlitzen verbunden werden. Das Puzzle-System verbindet die Segmente mühelos miteinander und sorgt für eine saubere, unsichtbare Verbindung. Für eine optimale Haftung ist es wichtig, die Oberfläche und eventuelle Fugen zunächst staubfrei zu machen. Um Rissbildung in der Endbeschichtung zu vermeiden, wird empfohlen, eine dünne Lage Glasfasergewebe über die sichtbare Gitterfläche aufzubringen. Anschließend kann auf den verputzten Bereichen eine Grundierung (Primer) aufgetragen werden. Nach der Oberflächenbehandlung, der Montage des Gitters und dem Anschluss des Kanalsystems wird das Ganze fertiggestellt und in derselben Farbe wie die Decke überstrichen, um ein glattes, nahtloses Erscheinungsbild zu erzielen. Der Lineo Pro Puzzle hat eine feste Länge von 1050 mm und kann durch das Verbinden mehrerer Lineo Pro Puzzle Gitter, Zwischenstücke oder Eckstücke verlängert werden. Kanalanschlüsse oder Abdeckungen werden mit einem Winkel von 45 Grad auf der Rückseite befestigt.

Was ist im Lieferumfang enthalten?

Beim Ergovent einbaufähigen rahmenlosen Liniengitter 1050 mm mit Anschlussdurchmesser 90 mm - modular - 2 Schlitze erhalten Sie standardmäßig:

• 1x Ergovent einbaufähiges rahmenloses Liniengitter 1050 mm mit Anschlussdurchmesser 75 mm - modular - 2 Schlitze
• 2x Ergovent Verbindungsstücke für Anschlussdurchmesser 90 mm

Um das Liniengitter für 90 mm geeignet zu machen, montieren Sie einfach die zwei mitgelieferten Verbindungsstücke. Dies gelingt schnell und problemlos mit nur einem Schraubendreher.

Standard, Profil oder modular?

• Lineo Pro Single (Standard): Einzelmodell für eine einzelne, eigenständige Anschlussverbindung an ein flexibles Lüftungskanalrohr, das vor der Montage der Gipskartondecke direkt an der Betondecke montiert wird.
• Lineo Pro Profile (Profil): Einzelmodell für eine einzelne, eigenständige Anschlussverbindung an ein flexibles Lüftungskanalrohr, das direkt auf dem Gipskartonrahmen für eine schnellere Montage angebracht werden kann.
• Lineo Pro Puzzle (Modular): Modulares Modell zur Verbindung mit anderen einbaufähigen Liniengittern, Zwischenstücken oder Eckstücken, das direkt auf dem Gipsrahmen für eine schnellere Montage montiert werden kann.

Bedienung

Der Lineo Pro Puzzle verfügt standardmäßig über eine integrierte Luftregelklappe auf der Rückseite. Diese lässt sich nach der Montage einfach mit einem Innensechskantschlüssel einstellen, sodass das Luftvolumen pro Raum präzise geregelt werden kann – ohne dass separate Ventile erforderlich sind. Die Klappe ist sowohl für Zu- als auch Abluft geeignet, was das Gitter für mechanische Lüftungssysteme einsetzbar macht.
